项目名称:深圳市福田中心区电缆隧道工程

深圳市福田中心区电缆隧道工程

项目地点: 深圳

完成情况: 2003.09~2010.02编制完成

获奖情况: 2012年深圳市第十五届优秀工程勘察设计评选(市政公用工程类)三等奖

主要设计人员: 梁峥、刘缨、曾裕良、肖永生、郑伟

项目简介:

项目任务:

福田中心区电缆隧道位于深圳行政商贸聚集区,途经福华三路、民田路、红荔路和新洲路段,标准横断面外部尺寸为4.3米宽,3.35米高。内部尺寸为:3.7米宽,2.5米高,全长3,723米。内敷设有7回110千伏电力电缆,远期规划将有12回线路敷设于此,为中心区的重要电力通道,担负着区域供电的重要使命。该项目专业类别包括建筑、结构、电气、通风、给排水。


项目思考与技术特点:

1.项目思考

(1)满足现行规范要求:各专业设计均严格执行现行的相关设计规范与规程。

(2)满足行业远期规划需求:隧道断面设计结构紧凑合理,并结合行业规划,在满足电力部门近期电缆敷设要求的前提下,合理预留远期发展空间。

(3)技术先进、使用合理:在施工方法、系统方案、设备选择等方面,均采用行业领先技术合理应用于本隧道工程,并经历时间的考验。

(4)注重环境影响及安全与防范:避免对现状道路的开挖;地面疏散逃生口与环境融为一体并设计为街头小景;设置以预防为重点的消防与安全防范报警系统。

2.技术特点及创新要点

(1)率先采用浅埋暗挖施工方法:避免主要干道的开挖并避开市政地下管网设施。

(2)脉冲超细干粉灭火系统在电缆隧道内的探索性应用:在尚无相应规范的前提下,与专业部门及国家级科研单位联合采用模型试验的方式,以取得新兴消防灭火产品适合电缆隧道的应用数据与计算依据,并通过专家论证,力求设计合理且优化。

(3)注重隧道智能化建设,满足现代化管理需求:将分布式感温光纤探测应用于消防报警系统,在满足消防报警功能的前提下,使故障及灾情预报更超前、更精准,与安全防范系统信号远程送至供电管理控制中心集中管理,为隧道的无人值守管理模式做充分的准备。



主要内容:

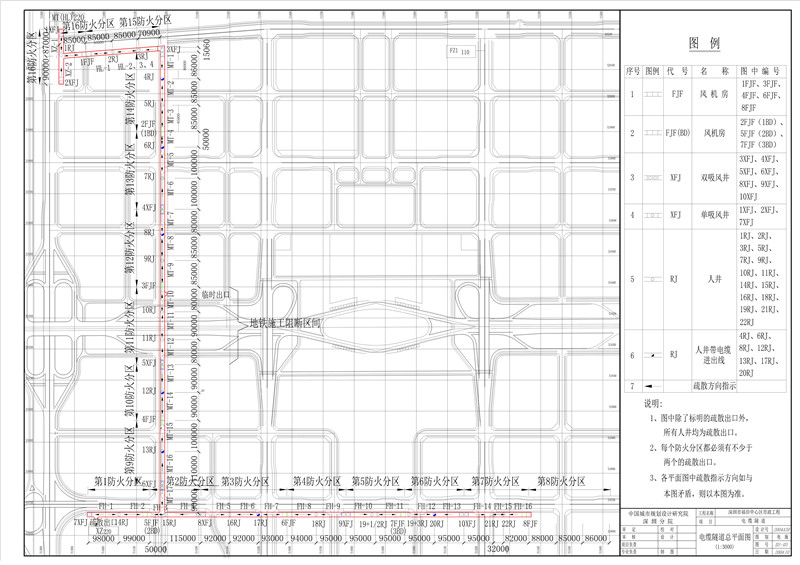

1.建筑:将隧道全线分为16个防火分区,设置15道防火门,8个排风机房, 11个吸风井,10个集水井, 24个人员疏散井,其中4个终端吸风井和8个人井兼做高压电缆进出线井。

2.结构:按7度2级抗震设防,建筑物耐火等级为2级,采用天然地基,隧道顶板埋深约6米。

3.防水与排水:隧道及其地下设施外壁四周均采用聚氯乙烯卷材防水,沿隧道中心线底部设排水暗沟。

4.通风:每个防火分区设一个通风系统,自然进风,机械排风。

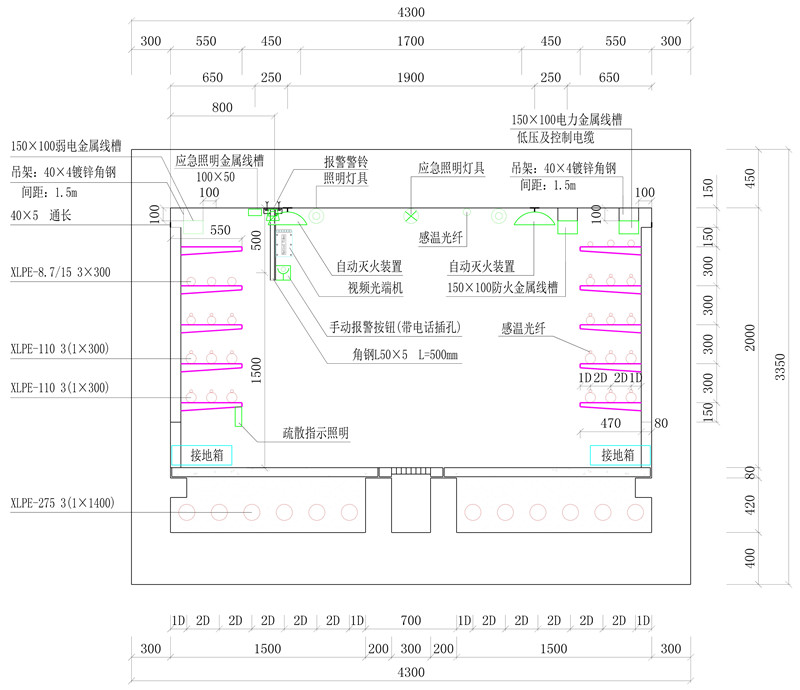

5.供电:隧道地面设暗沟敷设220千伏高压电缆,上部两侧设电缆桥架托臂放置110千伏电缆,通过3座10千伏变电所以380/220伏系统向隧道通风机、潜水排水泵、照明箱供电。

6.照明:每个防火分区设一台照明配电箱,配电系统采用36伏安全电压。

7.消防:消防灭火采用脉冲超细干粉自动灭火系统,火灾发生后自发启动;设置线性温感探测光纤对隧道空间及电缆分别进行温升探测,一旦异常自动向消防监控中心发出报警信号并由系统发出控制信号。

8.安全防范:包括闭路电视监控、防盗报警、巡更等三个子系统。
